フィルター付減圧弁：XR
概要
◆軽量・コンパクト◆ブラケット不要
◆入力口２、出力口３、を装備（コネクタタイプ）
◆ドレインプラグ内蔵
◆ろ過抵抗の低いポリプロピレン不織布製フィルタを使用
◆パネルマウント用の穴を装備
型式一覧
| 項目 | XR100 | ||
| 周囲温度範囲 | 標準型:–20 ~ 83°C、高温型:0 ~100°C | ||
| 最大設定圧力 | 0.2MPa、0.4MPa、0.8MPa | ||
| 圧力計 | 0.2MPa、0.4MPa、1.0MPa オプション:kPa、psi *、bar |
||
| 空気接続口(圧力計接続口) | 標準:Rc1/4(圧力計 Rc1/8) オプション:1/4 NPT(圧力計 1/8 NPT) |
||
| フィルタエレメント | 材質 | ポリプロピレン不織布 濾過精度 5 μ m | |
| 抵抗値（概算） | 100Nl/ min時 1.5kPa 300Nl/ min時 4.5kPa 600Nl/ min時 9.0kPa |
||
| 空気消費量 | 0.5Nl/min: 0.14MPa 0.6Nl/min: 0.24MPa 0.7Nl/min: 0.40MPa |
||
| 最大供給圧力 | 0.9MPa | ||
| 質量 | 約 260g | ||
* psiは海外用途の為記載しています。したがって国内用途では使用不可です。

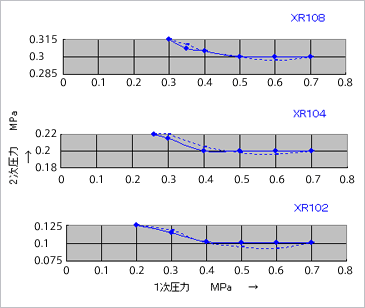

圧力特性
一次側圧力初期設定 : 0.5 MPa (72 psi)

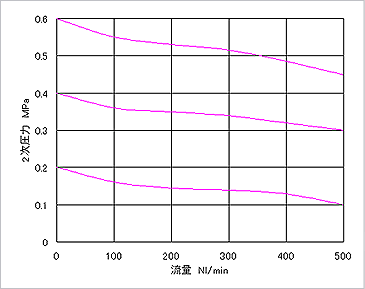

流量特性
一次圧力 : 0.59 MPa (86 psi)
